门之家

微信扫一扫

微信小程序
天下好货一手掌握

扫一扫关注

扫一扫微信关注
天下好货一手掌握

门窗人必须要了解的产品知识,一定要收藏

   2020-09-11 366 0
导读

门窗人必须要了解的产品知识,一定要收藏门窗世界,你了解多少?铝型材方面1. 铝型材的加工工艺流程?答:铝锭铝棒铝棒预热挤压冷

 门窗人必须要了解的产品知识,一定要收藏

门窗世界,你了解多少?



铝型材方面

1. 铝型材的加工工艺流程?

答:铝锭——铝棒——铝棒预热——挤压——冷却——校直——定尺——人工时效——表面处理(氧化、喷涂等)——包装——运输



2. 6063-T5与6063-T6的差别?6063与6063A的差别?四者在价位上有无区别?

答:T6表示当铝型材被挤压出来后采用水冷或液氮进行冷却,T5表示采用风冷或在空气中自然冷却;A代表合金的种类与含量的不同,导致6063A的抗拉强度高于6063在价格上T6较T5稍高一些,6063A较6063高一些。



3.铝材开模的流程是怎样的?

答:图纸设计——描图——双方确认——模具设计——机加工——淬火——线切割——淬火——组装——氮化——上机试模。



4. 铝型材的加工长度是多大?

答:通常来讲铝型材常规尺寸为6米,最大加工尺寸为7.2米,最小加工长度为3.2米,但也有例外中央电视台就曾经加工过12米长的型材。



玻璃方面

门窗人必须要了解的产品知识,一定要收藏

1. 离线LOW-E与在线LOW-E的优缺点?

答:在线玻璃的优点:可单片使用、可夹胶、可弯钢、价格较离线便宜。缺点:颜色单一只有高透及蓝灰两种颜色、容易出现色差、单玻使用保温性能差。



2. 钢化玻璃与半钢化玻璃各自的优缺点?

答:钢化玻璃强度是普通玻璃的4-5倍;破碎后成为小颗粒,属于安全玻璃;可承受250-320度的温度突变,缺点为存在自爆现象、不能切割、钢化后平整度降低。半钢化玻璃强度介于普通玻璃与钢化玻璃之间;不易自爆;平整度好;但耐热及耐冲击性次于钢化。

门窗人必须要了解的产品知识,一定要收藏





3. 目前厂家能生产的玻璃厚度有哪些?最大尺寸如何?

答:①目前常用玻璃厚度有:3 mm、5 mm、6mm、8 mm、10 mm、12 mm、15 mm、19 mm、22 mm、25 mm。

②.厂家常备库存大板的规格:2440 mm×3300 mm /3660 mm、2100 mm×3300 mm /3660 mm。

③.浮法线可拉出长度(以一般厂家为例):

6 mm厚板≤5m;8 mm厚板≤6 m

10 mm厚板≤9m;12 mm厚板≤9m

15 mm厚板≤10m;19 mm厚板≤10m

此为厂家设备的设计加工尺寸,具体要根据玻璃实际的强度、市场等因素而定。

4. 目前钢化、夹胶、彩釉、镀膜、中空合成等设备的加工尺寸如何?

答:钢化炉:通常长×宽=6米×2.4米,目前市场上最大可以做到长×宽=12米×2.4米。

高压釜:长×宽=7.8米×2.4米.

彩釉线:长×宽=4.5米×2.4米.

中空线:长×宽=6米×2.4米.

通常为 长×宽=3.5米×2.4米.

镀膜线:长×宽=6米×2.4米

通常为 长×宽=4.5米×2.4米(标准).

中空铝框常用宽度为:6mm、9mm、12mm、16mm

门窗人必须要了解的产品知识,一定要收藏

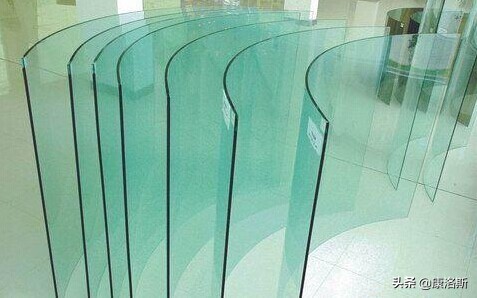

5. 热弯与弯钢化有何区别,是否同属安全玻璃?

答:热弯玻璃是将玻璃加热至软化温度,然后靠自重或外界作用力将其弯曲成型并自然冷却后形成;弯钢化玻璃是在变曲成型后用专用设备快速风冷制成;热弯玻璃不属于安全玻璃,弯钢玻璃属于安全玻璃。







6. 热弯、弯钢加工尺寸的范围是多少?

答:①.热弯玻璃由于是做模具加工,原则上只要模具做的出来,都可以对玻璃进行热弯。

②.弯钢的最小半径为500mm,最大弧长为3000mm,最大高度为3000mm。但通常厂家最小半径不低于1500mm。

7. 中空LOW-E玻璃可否做弯钢?如果能够做有没有限制?双片夹胶玻璃可否做LOW-E?门窗人必须要了解的产品知识,一定要收藏答:①. 由于弯钢时要加热,LOW-E层遇到高温会发生变化,因此

LOW-E玻璃一般不做弯钢。

②. 夹胶玻璃除非与中空玻璃配合使用作成中空夹胶玻璃,否则不能使用,原因如下:

a. 胶片与LOW-E层接触会脱胶。

b. LOW-E只有与中空玻璃配合才能将隔热、 保温的作用发挥到极致,单独使用没有意义,还不如使用热反射镀膜玻璃。

8. 玻璃自爆的原因及影响玻璃自爆的主要因素?如何降低玻璃自爆率?

答:① 由于玻璃内部存在硫化镍晶体不稳定,在遇到外力撞击或温度的变化时引起硫化镍晶体颗粒体积的变化从而造成玻璃的破碎;造成自爆的主要因素为温度的变化、钻孔及切角的存在以及外力作用。② 对钻孔、切角部位应进行倒角,尽量减少应力的集中;对玻璃进行热浸处理。


(文/小编)

反对 0 举报 0 收藏 0 打赏 0 评论 0
0相关评论
免责声明
•
本文为小编原创作品,作者: 小编。欢迎转载,转载请注明原文出处:https://www.mzj6688.com/news/show.php?itemid=4923 。本文仅代表作者个人观点,本站未对其内容进行核实,请读者仅做参考,如若文中涉及有违公德、触犯法律的内容,一经发现,立即删除,作者需自行承担相应责任。涉及到版权或其他问题,请及时联系我们。


copyright 2008-现在©门之家 www.mzj6688.com版权所有

沪ICP备17039402号-1
